AKG(アーカーゲー) / DMS 70 QUATTRO INSTRUMENT SET 【2.4GHz 帯デジタル・ワイヤレスシステム】

■AKG(アーカーゲー) / DMS 70 QUATTRO INSTRUMENT SETの特長！
複数チャンネルを簡単に安定して運用できる2.4GHz 帯デジタル・ワイヤレスシステム

■AKG(アーカーゲー) / DMS 70 QUATTRO INSTRUMENT SETのココが凄い！
DMS 70 は、複数チャンネルの構築や運用が簡単に行えるため、プロの方がオペレートする屋内外のライブやイベントはもちろん、音響機器に不慣れな方が設置・操作する会議やセミナー等でも活躍します。
また、デジタルならではの優れた送受信性能と明瞭な音質、音声の暗号化機能を備えており、重要なシーンでも安心して使用可能です。
4ch 受信機1 台と送信機2 個のクアトロセットと、2ch 受信機1 台と送信機1 個のデュアルセットを用意しました。

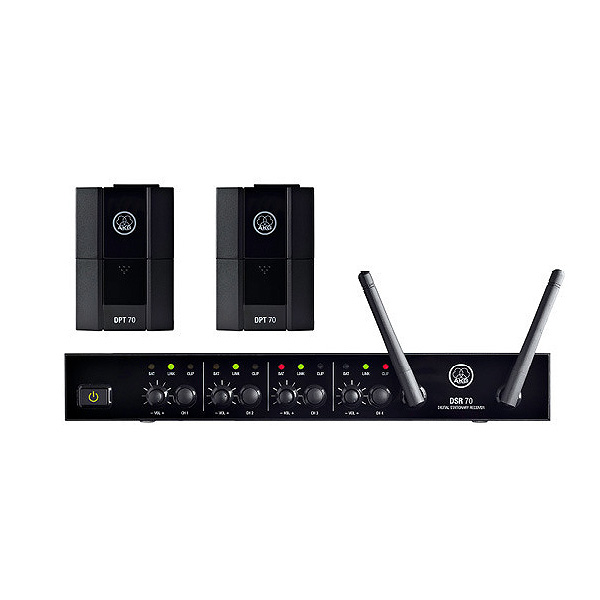

【DMS 70 QUATTRO INSTRUMENTAL SET】
■4ch受信機(DSR 70 QUATTRO)×1
■ボディーパック型送信機(DPT 70)×2
■楽器用接続ケーブル(MKG L)×2
■ラックマウント金具×1組
■単三形アルカリ乾電池×4
■電源アダプター×1
■和文取扱説明書×1
■現品表示シール×3

■複数チャンネルのワイヤレスシステムを簡単に構築・運用
・ 受信機1 台で複数のチャンネルの信号を受信できるため、クアトロセットは送信機を2 個追加するだけで4 チャンネルに、デュアルセットは1 個追加するだけで2 チャンネルに拡張できます。
受信機は同一会場で2 台まで設置でき、最大8 チャンネルの同時運用が可能です。
※ 4ch 受信機× 2 台では最大8 チャンネル、2ch 受信機× 2 台では最大4 チャンネル、4ch 受信機× 1 台と2ch 受信機× 1 台では最大6 チャンネルの同時運用が可能です。
・ 4ch 受信機は全てのチャンネルをミックスして出力するミックス出力端子を装備。配線が簡単に行えます。
・ セットアップは1 チャンネルあたり数秒で行えるため、複数のチャンネルも素早く簡単に設定可能。設定は内部に保持されるので、1 度設定すれば次回からは電源を入れるだけですぐに使用できます。
・ 受信機の電源と連動して送信機の電源を一括でOFF にすることで送信機の電源の切り忘れを防ぐ機能や、送信機の電池残量/ リンク状態/ 信号のクリップを受信機から確認できるLED を備えており、運用も極めて効率的に行えます。
・ 信号は強固なAES 128bit で暗号化して送信されるため、今までセキュリティーの問題でワイヤレスをあきらめていたシーンでも安心して利用できます。

■様々な電波で込み合う2.4GHz 帯でも、複数チャンネルの安定した運用が可能
・ ワイヤレスで音を送る際は、音声を電波に変換して送り、受信後に再度音声に戻す作業が必要となります。DMS 70 は、その方式にOFDM( 直交周波数分割多重方式) を採用。OFDM は無線LAN や地上デジタル放送でも採用されている技術で、電波の干渉によるエラーの補正機能を併用しているため、過酷な電波環境でも音質を保つことができます。
・ 周囲の電波状況に応じて信号の送受信周波数を自動で切り替えるDFS 機能を搭載。使用している2.4GHz の帯域を3 つのゾーンに分割し、受信機がそれぞれのゾーンの電波状況を常に監視。他の電波による影響が大きくなると、送受信周波数を自動的に影響が少ないゾーンに切り替え、音声の切断を回避します。
・ 2 本のアンテナが受信した信号のうち受信状態のよいアンテナの信号を採用するダイバーシティー方式を採用し、優れた受信性能を実現しました。

■定評あるAKG のマイクロホンが捕らえた音をそのまま伝送
・ AKG のマイクロホンは、色付けのない極めてクリアな音質でプロのアーティストのレコーディングやライブ、重要な会議等、様々なシーンで活躍しています。DMS 70 は、そのAKG のマイクロホンが捕らえた音をそのままの音質で伝送できます。信号の送受信には非圧縮の24bit/48kHz デジタル伝送方式を採用。音声を圧縮して送るアナログのワイヤレスシステムとは異なり、音を劣化させずにそのまま伝えることが可能です。ダイナミックレンジは120dB にも達し、男性の大きな声はもちろん、女性やお年寄りの小さい声も明瞭に再現します。
・ ハンドヘルド型送信機のマイクヘッドは、ハウリングに強いスーパーカーディオイドの指向特性を持っています。クアトロセットがプロフェッショナルモデルの「D 5」、デュアルセットがスタンダードモデルの「P 5」です。
・ ボディーパック型送信機には、AKG の高品位なラベリア・マイクロホンやヘッドウォーン・マイクロホンが接続できます。
・クアトロセットにはラックマウント金具が標準で付属しており、受信機をEIA 1U のスペースにマウントできます。

【システム性能】
■電波型式G1D
■伝送(変調)方式OFDM
■搬送波周波数2.4GHz帯(2.404〜2.420GHz、2.430〜2.446GHz、2.454〜2.470GHz)
■到達距離約30m
　※見通しのよい屋外で使用した場合。使用環境により異なる。
■空中線電力10mW/MHz
■レイテンシー6ms以下(AUTO CORRECTION「LOW」設定時)、8ms以下(AUTO CORRECTION「MID」設定時)、■10ms以下(AUTO CORRECTION「HIGH」設定時)
■THD0.05%以下
■周波数特性20Hz〜20kHz(±3dB)
　※システム全体の帯域幅はマイクロホンにより変動。
■ダイナミックレンジ120dB(Aウェイト)
■AD-DA変換24bit、48kHz

【4ch受信機(DSR 70 QUATTRO)】
■音声出力
-チャンネル
　出力数4
　形式XLR、電子バランス
　インピーダンス 800Ω
　最大出力レベル+5.1dBu
-ミックス
　出力数 1
　形式XLR、電子バランス
　インピーダンス800Ω
　最大出力レベル+5.1dBu
■ゲイン調整範囲0〜+5.1dBu
■電源DC12V(0.5A)、ACアダプター(AC100V、50/60Hz)
■寸法・質量幅299×高43×奥行134mm(除突起部)、1.3kg

【2ch受信機(DSR 70 DUAL)】
■音声出力
-チャンネル
　出力数2
　形式標準フォーン(3P)、電子バランス
　インピーダンス800Ω
　最大出力レベル+5.1dBu
■ゲイン調整範囲0〜+5.1dBu
■電源DC12V(0.5A)、ACアダプター(AC100V、50/60Hz)
■寸法・質量 幅200×高43×奥行124mm(除突起部)、640g

【ハンドヘルド型送信機(DHT 70 D 5、DHT 70 PERCEPTION)】
■最大入力音圧レベル129dB(GAIN「HIGH」設定時)、142dB(GAIN「LOW」設定時)
■電源単3形アルカリ乾電池×2または単3形ニッケル水素充電池×2
■電池寿命 約6時間(アルカリ乾電池)、約7時間(ニッケル水素充電池)　
　※使用環境によって異なる。
■寸法・質量φ51×全長233mm、300g(除電池)

【ボディーパック型送信機(DPT 70)】
■入力端子ミニXLR 3ピン(オス)
■最大入力レベル11.8dBu
■ゲイン調整範囲 0(−21dBu)〜30(9dBu)dB
■電源単3形アルカリ乾電池×2または単3形ニッケル水素充電池×2
■電池寿命約6時間(アルカリ乾電池)、約7時間(ニッケル水素充電池)　
　※使用環境によって異なる。
■寸法・質量幅64×高93×奥行24mm(除突起部)、80g(除電池)


※仕様及び外観は予告なく変更されることがありますので、ご了承ください。
