TOA ( ティーオーエー ) / CM-2330AT　天井スピーカー

■TOA(ティーオーエー) / CM-2330ATの一言・レビュー

TOA（ティーオーエー）/ CM-2330ATは、設......

■TOA(ティーオーエー) / CM-2330ATのショップレビュー

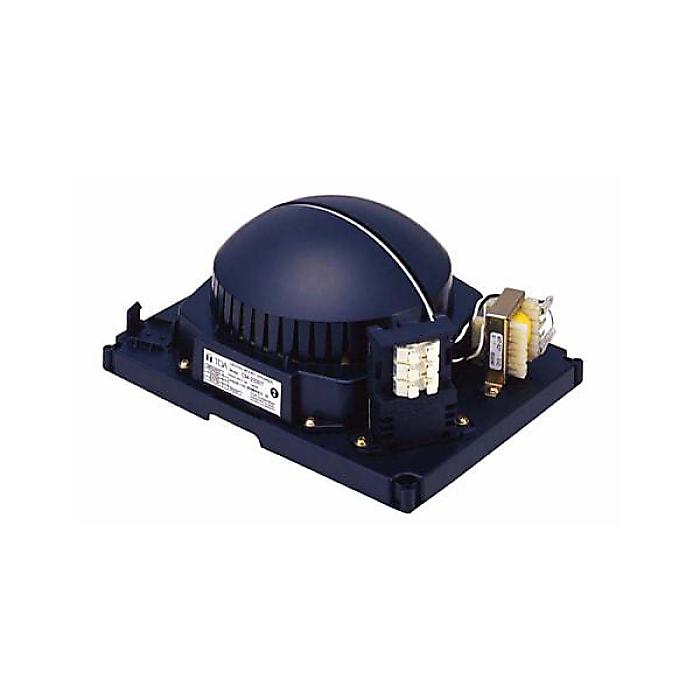

TOA（ティーオーエー）/ CM-2330ATは、設置環境に最適なスピーカーパネル（別売）を選定可能な天井埋込型スピーカー。スプリングキャッチ方式により、パネルを引っ掛けるだけで簡単に施工できます。差込式コネクターによりワンタッチで結線ができ、送り配線や分岐配線ができます。音量を5段階で調節できるATT回路はトランス式を採用し、入力に関わらず減衰量は一定で、非常放送時の減衰はほとんどありません。

■天井スピーカー

■16cmタイプ

■3W

■音量調節器付



＜仕様＞

■定格入力

３Ｗ

■定格インピーダンス

３．３ｋオーム（３Ｗ），１０ｋオーム（１Ｗ）

■出力音圧レベル

９５ｄＢ（１Ｗ，１ｍ，６００Ｈｚ ６ｋＨｚ，ピンクノイズ時）

■周波数特性

９０Ｈｚ １５ｋＨｚ（ピーク　 ２０ｄＢ時）

■使用スピーカー

１６ｃｍコーン型

■スピーカー種別

Ｌ級（消防法施行規則　音声警報音第２シグナルでの測定で９２ｄＢ（Ａ）以上）

■音響パワーレベル

９４ｄＢ（１Ｗ）

■音量調節

３Ｗ／１Ｗタイプ（出荷時は１Ｗに接続）

０ｄＢ， ６ｄＢ， １２ｄＢ， １８ｄＢ，断

■指向特性区分

Ｗ（０度以上３０度未満　Ｑ＝５，３０度以上６０度未満　Ｑ＝３，６０度以上９０度以下　Ｑ＝０．８）

■取付穴寸法

バイ２００ｍｍ（最大天井厚：５０ｍｍ）

■スピーカーパネル取付方法

スプリングキャッチ方式（スピーカーパネル脱落防止構造）

■適合電線

６００Ｖビニル絶縁電線（ＩＶ線、ＨＩＶ線），単線（銅線）：バイ０．８ バイ１．６ｍｍ

■スピーカー入力端子

ワンタッチ式差込型コネクター（送り配線　分岐配線可能）

■使用温度範囲

１０度 +５０度

■その他

ＪＩＳ　Ｃ　５５３２（音響システム用スピーカー）に準じる

■仕上

ケース：難燃性ハイインパクトスチロール樹脂（樹脂材料難燃グレード：ＵＬ９４　Ｖ ０相当）

　　　　黒（マンセルＮ１．０近似色）

■寸法

２３０（Ｗ）×１７４（Ｈ）×９５（Ｄ）ｍｍ

■質量

８９０ｇ

■適合パネル

ＣＰ ２３３Ａ，ＣＰ ２３３Ｂ，ＣＰ ２３３Ｗ，ＣＰ ２３４Ａ，ＣＰ ２３９Ａ，ＣＰ ２３９Ｗ

※スピーカーに断熱材、防音材等をかぶせて使用しないでください。また、スピーカーは断熱材から離して設置してください。

※本機は防滴仕様ではありません。湿度が高く結露しやすい場所や、シャワーなどでスピーカーのネット面に直接水がかかったり、常に水をかぶる場所での使用は故障の原因になります。

※適合パネル（別売）およびシステム天井用プレート（開口率２５％以上、板厚１．２ｍｍ以下）との組合せで消防法の認定を受けています。

※適合パネル（別売）との組合せで国土交通省仕様適合品となります。





※弊社での修理/サポート時には、基本的に代替機などをご用意しておりません。不具合の際には弊社へご返送いただき、サポート規定に沿って弊社、またはメーカーにてご対応させて頂きます。
